1、 首先要掌握概念：有補償直埋敷設方式,是通過管線自然補償和補償器(如方形和波紋管補償器)來解決管道熱伸長量的,從而使熱應力為較小；無補償直埋敷設,簡單地說就是管道在受熱時沒有任何補償措施,而是靠管材本身強度來吸收熱應力。

2、 無補償敷設方式的基本原理：在安裝管道時,首先給管道加熱到一定溫度,然后將管道焊接固定,當管道恢復到安裝溫度時(溫度降低),管道預先承受了一定的拉應力。當管道通熱工作時,隨著溫度的升高,管道應力為零,當繼續升溫時,管道的壓應力增加,當溫度升到工作溫度時,管道的壓應力(熱應力)仍小于許用應力。這樣,管道可以不用補償裝置而正常工作了。這種無補償方式應用第四強度理論,施工時需要對管道預熱,施工比較麻煩,但國內外已有大量工程實踐,理論計算可靠,能確保安全。另一種無補償方式是近幾年由中國北京煤氣熱力設計院提出的計算方法和應力分類采用安定性分析,應用第三強度理論。這種方式充分發揮鋼材塑性潛力,施工方便,無需預熱。

兩種敷設埋設深度考慮不同因素。

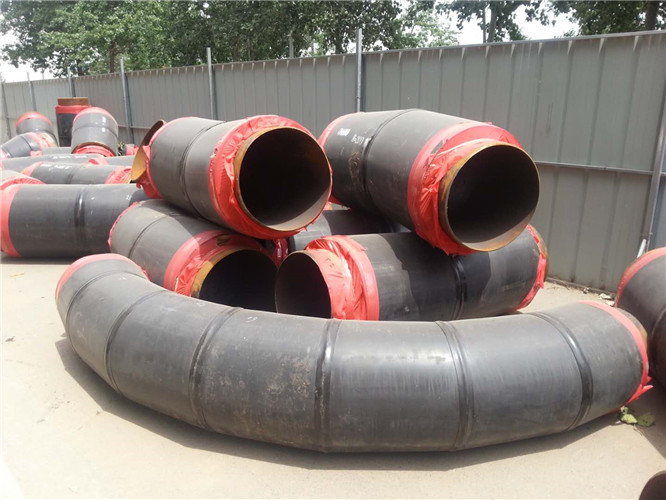

高溫預制直埋保溫管

一是當確定采用有補償直埋敷設方式時,埋設深度只考慮由于地面荷載的作用不會破壞管道的穩定便可,從經濟,施工方便等方面考慮。當采用有補償直埋敷設方式時,盡量淺埋,一般覆土厚度大于0．6米即可,且與管徑大小無關。

二是當采用無補償直埋敷設方式時,埋設深度要考慮管道的穩定要求,穩定性當采用不預熱的無補償直埋敷設管道時,主要與覆土厚度有關,一般比有補償埋得深,行,覆土厚度應與管徑大小成正比。

4 、設計中究竟采用無補償敷設還是有補償敷設方式,原則是直管道較長,中間分支較少,供熱介質不超過100℃時,應優先選用無補償敷設方式,否則,應考慮有補償敷設方式。具體的熱網主干線應采用無補償敷設方式,而分支庭院管網則應采用有補償敷設方式,但目前有的設計者偏愛有補償敷設,應提倡優化設計。
